Szczegóły Produktu:
|
zerowa stabilność °/h(1σ,10s): | ≤0,02 | zerowa stabilność °/h (1σ,100s): | ≤0,01 |
---|---|---|---|
Czas stabilności s: | <10 | zerowa powtarzalność dryfu °/h(1σ): | ≤0,02 |
pełna temp. powtarzalność dryftu zerowego °/h: | ≤0,05 | współczynnik skali stopień nieliniowości ppm: | ≤10 |
powtarzalność współczynnika skali ppm: | ≤10 |
Czas stabilnościs1 Wprowadzenie

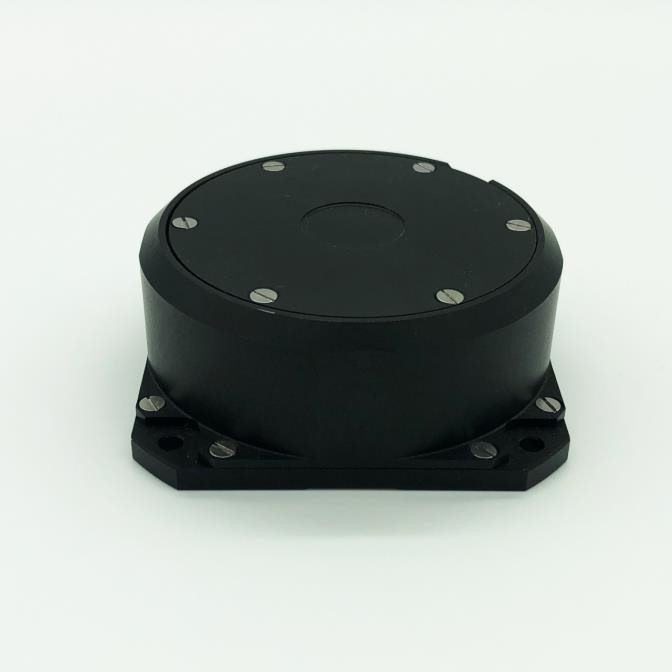

Żyroskop światłowodowy jako nowy typ półprzewodnikowego żyroskopu optycznego, wykorzystujący schemat 1310 lub 1550, ma zalety szybkiego uruchomienia, szerokiego zakresu pomiarowego i wysokiej niezawodności.Jednoosiowy przyrząd do żyroskopu światłowodowego typu F80 o średniej i wysokiej precyzji może być stosowany do wymagań aplikacji systemu naprowadzania inercyjnego o średniej precyzji, takich jak orientacja pozycjonowania na lądzie, wykrywacz północny zamontowany na pojeździe, kurs w powietrzu, kompas żyroskopu morskiego itp.
1.1 Zakres zastosowania
Niniejsza instrukcja dotyczy tylko produktów typu F80, w tym wskaźników wydajności, warunków technicznych, wymiarów zewnętrznych oraz instalacji i użytkowania. Wśród nich warunki techniczne obejmują zakres środowiskowy, parametry elektryczne i właściwości fizyczne produktu.
1.2 Główne parametry
1.2.1 Główne wskaźniki wydajności żyroskopu światłowodowego.
Tabela 1 Główne wskaźniki wydajności produktu
1310 | 1550 | ||
zerowa stabilność °/h(1σ,10s) | ≤0,02 | ≤0,02 |
2h ciągły test, 10 s efekty wygładzania |
zerowa stabilność °/h (1σ,100s) | ≤0,01 | ≤0,01 |
2h ciągły test, 100s wyniki wygładzania |
10 | 10 | ||
zero dryfu powtarzalność °/h(1σ) | ≤0,02 | ≤0,02 |
Obliczone wyniki z 6 danych testowych |
pełna temp zero dryfu powtarzalność °/godz | ≤0,05 | ≤0,05 | |
współczynnik błądzenia losowego °/ | ≤0,005 | ≤0,005 | |
Współczynnik skali stopień nieliniowości ppm | ≤10 | ≤10 | temperatura pokojowa |
Współczynnik skali powtarzalność ppm | ≤10 | ≤10 | temperatura pokojowa |
pełna temp Współczynnik skali powtarzalność ppm | ≤200 | ≤100 | -40 ℃ ~ + 60 ℃ |
zakres dynamiczny | ±500°/s | ||
Czułość pola magnetycznego | ≤0,02°/godz/Gs | ||
Temperatura robocza | -40℃+70℃ | ||
Temperatura przechowywania | -50℃+70℃ | ||
Stan wibracji | 4.2g, 20Hz (2000Hz) | Przemiatająca częstotliwość wibracji bez rezonansu |
