Szczegóły Produktu:
|
| Odchylenie zakresu dynamicznego: | ≥ ± 400 °/s | Włącz czas: | 10S |
|---|---|---|---|
| Dokładność （100 sekund）: | 0,02 °/h ~ 0,01 °/h | Format sygnału wyjściowego: | RS-422 |
| Waga: | ≤550g | Wymiary: | 60mm×60mm×28mm |
| Podkreślić: | Żyroskop światłowodowy w zakresie nawigacji,Trójosiowy żyroskop z włókna optycznego |
||

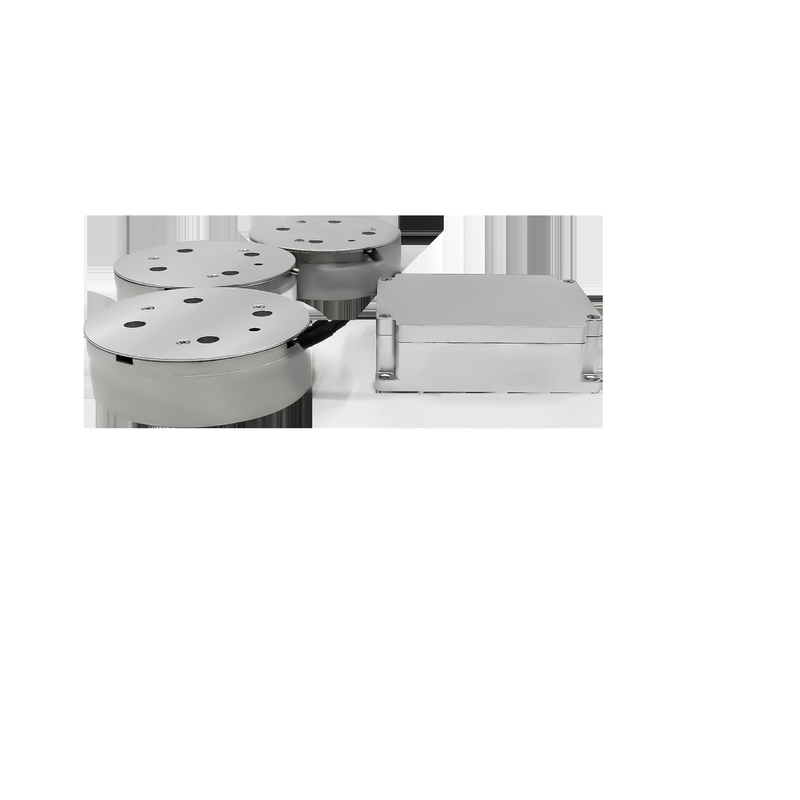

Żyroskop światłowodowy klasy nawigacyjnej TDFG60T
1 Wprowadzenie
Żyroskop światłowodowy to rodzaj czujnika prędkości kątowej opartego na optycznym efekcie Sagnac, wewnętrznej wydajnej technologii wykrywania zamkniętej pętli cyfrowej,informacje o prędkości kątowej nośnika w czasie rzeczywistym można przesyłać przez port seryjnyTrzy jednoosiowe, precyzyjne żyroskopy światłowodowe lub trzyosiowe zintegrowane żyroskopy światłowodowe mogą być wykorzystywane jako główne czujniki rozwiązania nawigacji inercyjnej.czuły nośnik w stosunku do przestrzeni inercyjnej w trzech kierunkach ortogonalnych informacji prędkości kątowej.
2Zastosowanie
Niniejszy produkt ma zastosowanie do systemów nawigacji bezwładnościowej i systemów odniesienia położenia w wielu dziedzinach, w tym amunicji sterowanej, platform lotniczych, pojazdów lądowych, statków morskich,pojazdy podwodne, systemy wykrywania orbitalnego i średnio- i wysokiej klasy zastosowania przemysłowe.
3Charakterystyka
Niski poziom hałasu, niskie zużycie energii, niskie koszty;
Wysoka precyzja, lepsza stabilność, elastyczna konstrukcja;
konstrukcja w stanie stałym bez ruchomych części;
Niezwykle krótki czas uruchomienia i cyfrowe wyjścia umożliwiające łatwą integrację z obwodami cyfrowymi.
Wysoka niezawodność i długa żywotność
4 Główne parametry
|
Zakres dynamiczny |
≥± 400°/s |
|
Zaniedbania w biegu |
< 1°/h |
|
Dokładność(100sek.) |
00,02°/h do 0,01°/h |
|
Artykuł 3(Przypadkowe chodzenie kątowe |
< 0,005°/√hr,1σ |
|
Badanie wibracji |
20~2000 Hz,60,06 g |
|
Przepustowość |
> 200 Hz |
|
Włącz czas. |
10s |
|
Format sygnału wyjściowego |
RS-422 |
|
Zbudowany w samo-test |
- Tak. |
|
Prędkość aktualizacji sygnału wyjściowego |
500 Hz ~ 2000 Hz |
|
Prędkość sygnału wyjściowego |
230400bps~921600bps |
|
Temperatura pracy |
- Czterdzieści.°C ~ + 70°C |
|
Temperatura przechowywania |
- Pięćdziesiąt pięć.°C ~ + 85°C |
|
Zasilanie |
5V |
|
Złącze (9 pinów) |
J30JZ/XN9TJCAL01 |
|
Zużycie energii |
≤ 4,5 W |
|
MTBF (za MIL-HDBK-217-F) |
>100000 godzin |
|
Waga |
≤ 550 g |
|
Wymiary |
Φ59 mm×20 mm |
|
60 mm × 60 mm × 28 mm |
