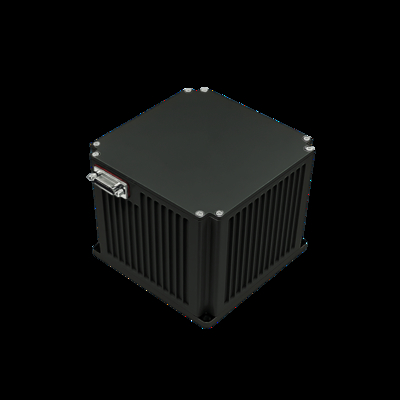

Małe rozmiary Wysoka dokładność TDF51IMU0 Jednostka inercyjna światłowodowa Funkcje dynamicznego pomiaru

Małe rozmiary Wysoka dokładność TDF51IMU0 Jednostka inercyjna światłowodowa Funkcje dynamicznego pomiaru
Małe rozmiary Wysoka dokładność TDF51IMU0 Jednostka inercyjna światłowodowa Funkcje dynamicznego pomiaru

Duży Obraz :  Małe rozmiary Wysoka dokładność TDF51IMU0 Jednostka inercyjna światłowodowa Funkcje dynamicznego pomiaru

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: NAVI OPTICS
Orzecznictwo: CCS
Numer modelu: TDF51imu0
Dokument: TDF51IMU0 Fiber Optic Inert...it.pdf
Zapłata:
Minimalne zamówienie: jeden zestaw
Szczegóły pakowania: Pudełko kartonowe
Zasady płatności: L/C, T/T.
Kontakt

Małe rozmiary Wysoka dokładność TDF51IMU0 Jednostka inercyjna światłowodowa Funkcje dynamicznego pomiaru

Opis
Zero stabilności stronniczości (100s): 0,05 °/h Zero stabilność stronniczości (10s): 0.1°/h
Zmienna temperatura Zero stronniczość stabilność: 0.1°/h Współczynnik pełnej skali temperatury: ≤200ppm
Współczynnik błądzenia losowego: 0,008 °/√h Zakres wejściowy: 400 °/s

Mały, precyzyjny inercyjny moduł światłowodowy TDF51IMU0, funkcje dynamicznego pomiaru


* Przegląd

Inercyjne moduły światłowodowe charakteryzują się małymi rozmiarami, niską wagą, niskim zużyciem energii i wysoką precyzją. Mogą być wykorzystywane do projektowania czystych inercyjnych modułów strapdown, jednoosiowych i dwuosiowych, spełniając potrzeby nowych platform bezzałogowych, broni podwodnej/torpedowej, a także lądowych i powietrznych platform uzbrojenia dla małych i precyzyjnych urządzeń inercyjnych. Posiadają funkcje dynamicznego pomiaru informacji o ruchu kątowym i liniowym nośnika.



* Wydajność

Projekt Zawartość Indeks Uwagi
Wskaźniki wydajności żyroskopu
Wskaźnik przesunięcia zerowego Stabilność przesunięcia zerowego (100s) 0.05°/h
Stabilność przesunięcia zerowego (10s) 0.1°/h
Stabilność przesunięcia zerowego w zmiennej temperaturze 0.1°/h
Współczynnik skali Współczynnik skali w pełnym zakresie temperatur ≤200ppm
Inne wskaźniki Współczynnik błądzenia losowego 0.008°/√h
Zakres wejściowy 400°/s
Wskaźniki wydajności akcelerometru
Wskaźnik odchylenia Miesięczny błąd całkowity odchylenia 50μg
Wskaźnik przesunięcia zerowego Czułość temperaturowa przesunięcia zerowego 50μg/℃
Współczynnik skali Miesięczny błąd całkowity współczynnika skali 50ppm
Czułość temperaturowa współczynnika skali 50ppm/℃
Wskaźnik zakresu Zakres wejściowy ±20g
Charakterystyka całego urządzenia
Wskaźniki wydajności środowiskowej Temperatura pracy -40℃～60℃
Temperatura przechowywania -45℃～70℃
Wymagania ogólne Zasilanie 18～36V(DC)
Stabilne zużycie energii ≤12W Zużycie energii podczas uruchamiania ≤ 25W



* Interfejsy elektryczne

Pin Łączność Nazwa sygnału Charakterystyka sygnału
1,14 Zasilanie zewnętrzne PCS zasilanie dodatnie 24V
2,15
PCS masa zasilania Masa zasilania
10 Wyjście sygnału 200Hz IMU_TX1+ Wyjście danych IMU dodatnie
9
IMU_TX1- Wyjście danych IMU ujemne
7 Sygnał synchronizacji IMU_SYN+ Sygnał synchronizacji IMU dodatni
6
IMU_SYN- Sygnał synchronizacji IMU ujemny



* Wygląd i wymiary strukturalne

Małe rozmiary Wysoka dokładność TDF51IMU0 Jednostka inercyjna światłowodowa Funkcje dynamicznego pomiaru 0
