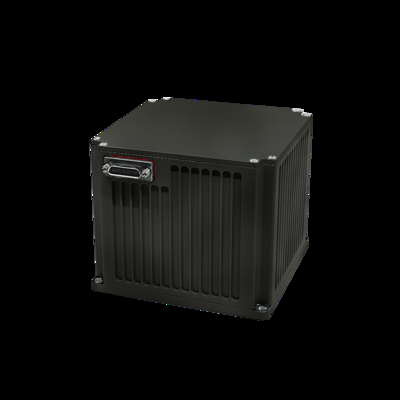

Światła Wysoka dokładność TDF71IMU0 Jednostka inercyjna włókna optycznego Funkcje dynamicznego pomiaru

Światła Wysoka dokładność TDF71IMU0 Jednostka inercyjna włókna optycznego Funkcje dynamicznego pomiaru
Światła Wysoka dokładność TDF71IMU0 Jednostka inercyjna włókna optycznego Funkcje dynamicznego pomiaru

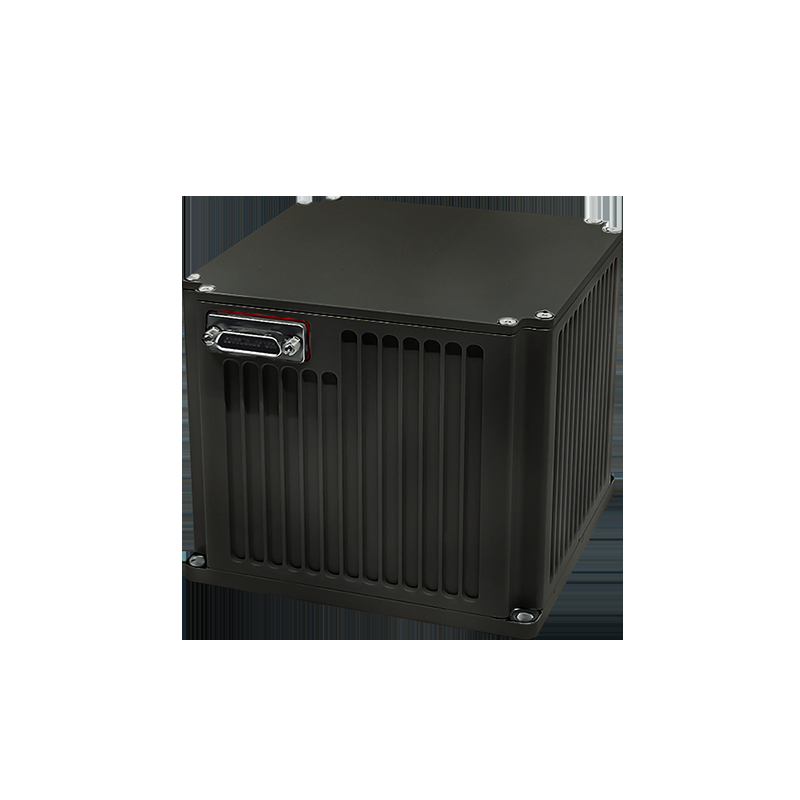

Duży Obraz :  Światła Wysoka dokładność TDF71IMU0 Jednostka inercyjna włókna optycznego Funkcje dynamicznego pomiaru

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: NAVI OPTICS
Orzecznictwo: CCS
Numer modelu: TDF71imu0
Dokument: TDF71IMU0 Fiber Optic Inert...it.pdf
Zapłata:
Minimalne zamówienie: Navi Optics
Szczegóły pakowania: Pudełko kartonowe
Zasady płatności: L/C, T/T.
Kontakt

Światła Wysoka dokładność TDF71IMU0 Jednostka inercyjna włókna optycznego Funkcje dynamicznego pomiaru

Opis
Zero stabilności stronniczości (100s): 0,01 °/h Zero stabilność stronniczości (10s): 0,03 °/h
Zmienna temperatura Zero stronniczość stabilność: 0,05 °/h Współczynnik pełnej skali temperatury: ≤150ppm
Współczynnik spaceru losowego współczynnika spaceru: 0,002 °/√h Zakres wejściowy: 400 °/s

Lekka, precyzyjna inercyjna jednostka światłowodowa TDF71IMU0, funkcje pomiaru dynamicznego


* Przegląd

Inercyjne jednostki światłowodowe mają zalety w postaci małych rozmiarów, niskiej wagi, niskiego zużycia energii i wysokiej precyzji. Mogą być używane do projektowania czystych systemów inercyjnych, spełniając potrzeby nowych platform bezzałogowych, broni podwodnej/torpedowej, a także lądowych, powietrznych i rakietowych platform uzbrojenia dla małych i precyzyjnych urządzeń inercyjnych, oraz posiadają funkcje pomiaru dynamicznego dla informacji o ruchu kątowym i liniowym nośnika.



* Wydajność

Projekt Zawartość Indeks Uwagi
Wskaźniki wydajności żyroskopu
Wskaźnik przesunięcia zerowego Stabilność przesunięcia zerowego (100s) 0.01°/h
Stabilność przesunięcia zerowego (10s) 0.03°/h
Stabilność przesunięcia zerowego w zmiennej temperaturze 0.05°/h
Współczynnik skali Współczynnik skali w pełnym zakresie temperatur ≤150ppm
Inne wskaźniki Współczynnik błądzenia losowego 0.002°/√h
Zakres wejściowy 400°/s
Wskaźniki wydajności akcelerometru
Wskaźnik odchylenia Miesięczny błąd kompleksowy odchylenia 20μg
Wskaźnik przesunięcia zerowego Czułość temperaturowa przesunięcia zerowego 20μg/℃
Współczynnik skali Miesięczny błąd kompleksowy współczynnika skali 20ppm
Czułość temperaturowa współczynnika skali 20ppm/℃
Wskaźnik zakresu Zakres wejściowy ±20g
Charakterystyka całej maszyny
Wskaźniki wydajności środowiskowej Temperatura pracy -40℃～60℃
Temperatura przechowywania -45℃～70℃
Wymagania ogólne Zasilanie 18～36V(DC)
Stabilne zużycie energii ≤15W Zużycie energii podczas uruchamiania ≤ 25W



* Interfejsy elektryczne

Pin Połączenie Nazwa sygnału Charakterystyka sygnału
1,2 Zewnętrzne zasilanie PCS zasilanie dodatnie 24V
3,4
PCS masa zasilania Masa zasilania
5 Wyjście sygnału 200Hz IMU_TX1+ Wyjście danych IMU dodatnie
6
IMU_TX1- Wyjście danych IMU ujemne
9 Sygnał synchronizacji IMU_SYN+ Sygnał synchronizacji IMU dodatni
10
IMU_SYN- Sygnał synchronizacji IMU ujemny



* Wygląd i wymiary strukturalne


Światła Wysoka dokładność TDF71IMU0 Jednostka inercyjna włókna optycznego Funkcje dynamicznego pomiaru 0


Etykietka:

fiber optic inertial measurement unit,

small fiber optic inertial unit,

low power IMU sensor
