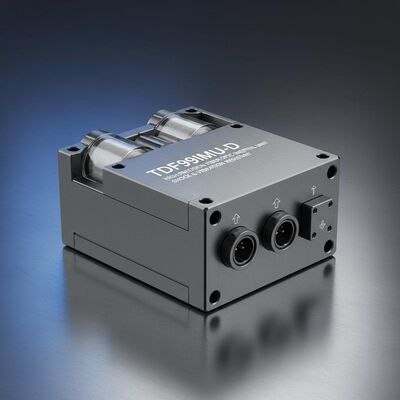

Jakość Wysokiej precyzji TDF99IMU-D Fiber Optic Inertial Unit o wysokiej odporności na wstrząsy i wibracje oraz małych rozmiarach fabryka

Wysokiej precyzji TDF99IMU-D Fiber Optic Inertial Unit o wysokiej odporności na wstrząsy i wibracje oraz małych rozmiarach

Name: Wysokiej precyzji TDF99IMU-D Fiber Optic Inertial Unit o wysokiej odporności na wstrząsy i wibracje oraz małych rozmiarach
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG99IMU0
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: TDFG99IMU0

Miejsce pochodzenia: Chiny

Warunki płatności: L/C, T/T

Standardowe opakowanie: Pudełko kartonowe

Podsumowanie produktu

Precyzyjny moduł światłowodowy IMU ze stabilnością żyroskopu 0,005°/h, zakresem akcelerometru ±20 g i wyjątkową odpornością na wstrząsy/wibracje. Certyfikowany do zastosowań wojskowych, w tym UAV, rakiet i torped. Kompaktowa konstrukcja z 8-punktową redukcją drgań i solidnym zakresem pracy od -40°C do 60°C.

Atrybuty niestandardowe produktu

Podkreślić

Jednostka inercyjna światłowodu o wysokiej precyzji

,

Bezwładnościowa jednostka pomiarowa o wysokiej odporności na wstrząsy i wibracje

,

Mały rozmiar IMU

Opis produktu

Wysokiej precyzji TDF99IMU-D Włóknooptyczna Jednostka inercyjna

Zaawansowany urządzenie do pomiaru inercji włókna optycznego o wyjątkowej odporności na wstrząsy i wibracje dla wymagających zastosowań przemysłowych i obronnych.

Przegląd produktu

Ta kompaktowa instalacja inercyjna z włókna optycznego ma małe rozmiary, lekką konstrukcję, niskie zużycie energii i wysoką dokładność.jest odporny na ekstremalne warunki uderzeniowe i drgania. Idealne do zastosowań w zakresie czystego przyczepiania na platformach bezzałogowych, systemach torpedowych oraz na platformach broni lądowej/powietrznej/rozbrojeniowej wymagających kompaktowych, precyzyjnych pomiarów inercji.

Specyfikacje działania

Składnik	Parametry	Specyfikacja
Wydajność gyroskopu	Stabilność zerowej stronniczości (100s)	00,005°/h
	Stabilność zerowej stronniczości (10s)	00,01°/h
	Zmienna temperatura zerowa stronniczość	00,02°/h
	Wskaźnik całkowitej skali temperatury	≤ 150 ppm
	Współczynnik losowego spaceru	00,001°/h
	Zakres wejścia	400°/s
Wydajność akcelerometru	Odchylenia błąd miesięczny	20 μg
	Zerowa wrażliwość na temperaturę	20 μg/°C
	Błąd miesięczny współczynnika skali	20 ppm
	Wskaźnik wrażliwości na temperaturę	20 ppm/°C
	Zakres wejścia	± 20 g
Charakterystyka systemu	Temperatura pracy	-40°C do 60°C
	Temperatura przechowywania	-45 do 70°C
	Zasilanie	18-36V prądu stałego
	Zużycie energii	≤15W (na początku ≤25W)

Protokół komunikacji

Wyjście danych debugowych działa w częstotliwości 460800 baudów z 8 bitami danych, 1 bitem stop, bez parytetu i pierwszą transmisją LSB. Protokół zawiera surowe dane IMU, polecenia użytkownika, zapisy nawigacji satelitarnej,i wyniki nawigacji.

Byte	Zawartość	Rodzaj	Opis
1-2	Nagłówek ramki	węgiel	0x5A, 0x54
3	Długość ramki	węgiel	0x1E
4	Identyfikator ramy	węgiel	0x04
5-8	Numer ramki	w	Akumulacja 200 Hz
9-11	X Akcelerometr	char*3	Zob. przypis 1
12-14	Y akcelerometr	char*3
15-17	Z Akcelerometr	char*3
18-20 lat	X Żyroskop	char*3	Zob. przypis 2
21-23	Y giroskop	char*3
24-26	Gyroskop Z	char*3
27-33	Z zastrzeżeniem	char/int/short
34	Suma kontrolna		Łącznie 4-33 bajtów

Uwaga do przetwarzania danych

Uwaga 1 - Wzrost prędkości:5 ms wyjścia akcelerometru przetwarzane przez zaokrąglenie liczb całkowitych i zakres ograniczający się do [0,1e7), przesyłając ostatnie 3 bajty.

Uwaga 2 - Zwiększenie kąta:Wyjście z giroskopu 5 ms przetwarzane za pomocą zaokrąglenia liczb całkowitych i zakresu ograniczającego się do [0,1e7), przesyłając ostatnie 3 bajty.

Interfejsy elektryczne

Interfejsy zewnętrzne obejmują zasilanie, komunikację RS422 i 100 Mbps Ethernet za pośrednictwem gniazda JY27496E17E42PN-H.

Szpilka	Połączenie	Nazwa sygnału	Charakterystyka
39,40	Siła zewnętrzna	Pozytywna moc PCS	24V
41,42	Ziemia mocy	PCS Power Ground	Ziemia mocy
5	Wyjście 200 Hz	IMU_TX1+	Pozytywny wynik danych wyjściowych IMU
6	Wyjście 200 Hz	IMU_TX1-	Wynik danych IMU ujemny
9	Synchronizacja	IMU_SYN+	Pozytywny sygnał synchronizacyjny IMU
10	Synchronizacja	/IMU_SYN-	Sygnał synchronizacyjny IMU negatywny

Specyfikacje fizyczne

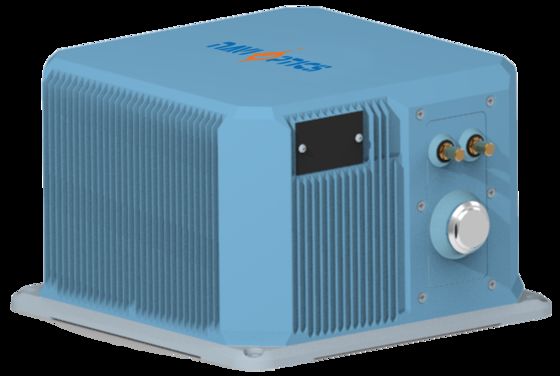

Wysokiej precyzji TDF99IMU-D Fiber Optic Inertial Unit o wysokiej odporności na wstrząsy i wibracje oraz małych rozmiarach 0

Wymiary: 188 mm * 188 mm * 1215 mm (± 1 mm, z wyłączeniem złączy)
Masa: ≤ 4,7 kg
