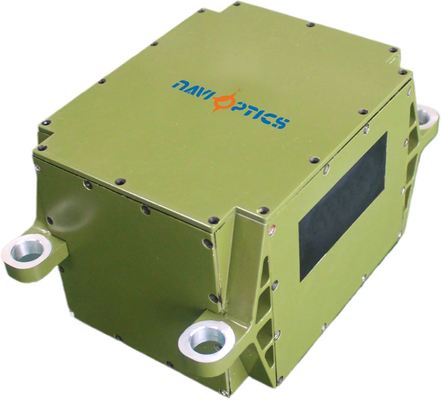

Jakość Wysokiej dokładności TDL45IMU Laser Inertial Unit z wytrzymałą konstrukcją i niskim zużyciem energii dla bezzałogowych platform fabryka

Wysokiej dokładności TDL45IMU Laser Inertial Unit z wytrzymałą konstrukcją i niskim zużyciem energii dla bezzałogowych platform

Name: Wysokiej dokładności TDL45IMU Laser Inertial Unit z wytrzymałą konstrukcją i niskim zużyciem energii dla bezzałogowych platform
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45imu
Price: 10,250.00 USD
Availability: InStock

Kluczowe atrybuty

Nazwa marki: NAVI OPTICS

Numer modelu: TDL45imu

Miejsce pochodzenia: Chiny

Warunki płatności: T/T

Standardowe opakowanie: Pudełko kartonowe

Podsumowanie produktu

Wysokiej dokładności TDL45IMU Laser Inertial Unit To zaawansowane urządzenie laserowe z inercją posiada wytrzymałą konstrukcję z niskim zużyciem energii, oferując wyjątkową wydajność w wymagających środowiskach. Przegląd produktu TDL45IMU łączy w sobie kompaktowy rozmiar, lekką konstrukcję, niskie ...

Atrybuty niestandardowe produktu

Podkreślić

Laserowa jednostka inercyjna o wysokiej dokładności

,

Inercyjny moduł pomiarowy o wzmocnionej konstrukcji

,

Niskie zużycie energii IMU

Opis produktu

Wysokiej dokładności TDL45IMU Laser Inertial Unit

To zaawansowane urządzenie laserowe z inercją posiada wytrzymałą konstrukcję z niskim zużyciem energii, oferując wyjątkową wydajność w wymagających środowiskach.

Przegląd produktu

TDL45IMU łączy w sobie kompaktowy rozmiar, lekką konstrukcję, niskie zużycie energii i wysoką precyzję.jest odporny na duże uderzenia i silne wibracjePrzystosowany do konstrukcji o czystej konstrukcji, spełnia wymagania nowoczesnych bezzałogowych platform, broni podwodnej/torpedowej oraz lądowej, powietrznej,i platformy broni rakietowej wymagające kompaktowych rozmiarów i wysokiej precyzji pomiaru inercji.

Kompaktowy rozmiar i lekką konstrukcję
Działanie o niskim zużyciu energii
Wysokiej precyzji możliwości pomiarowe
Ośmiopunktowy system redukcji drgań
Konstrukcja wytrzymała dla trudnych warunków
Dynamiczne pomiar ruchu kątowego i liniowego nośnika

Specyfikacje działania

Wydajność gyroskopu

Parametry	Specyfikacja	Wartość
Stabilność zerowej stronniczości (100s)	Stabilność zerowa	00,01°/h
Zerowa powtarzalność stronniczości	Powtarzalność	00,005°/h
Wskaźnik skali	Współczynnik całkowitej skali temperatury	≤ 5 ppm
Współczynnik losowego spaceru	Inne wskaźniki	00,002°/h
Zakres wejścia	Zdolność zasięgu	400°/s

Wydajność akcelerometru

Parametry	Specyfikacja	Wartość
Odchylenia błąd miesięczny	Wskaźnik odchylenia	20 μg
Zerowa wrażliwość na temperaturę	Wskaźnik zerowego uprzedzenia	20 μg/°C
Błąd miesięczny współczynnika skali	Współczynnik skali	20 ppm
Wskaźnik wrażliwości na temperaturę	Wskaźnik wrażliwości na temperaturę	20 ppm/°C
Zakres wejścia	Wskaźnik zasięgu	± 20 g

Charakterystyka systemu

Parametry	Specyfikacja	Wartość
Temperatura pracy	Wydajność środowiskowa	-40°C-60°C
Temperatura przechowywania	Wydajność środowiskowa	-45°C ∼70°C
Zasilanie	Wymogi ogólne	18 ′36V (DC)
Stabilne zużycie energii	Wymogi ogólne	≤ 20 W (na początku ≤ 25 W)

Protokół komunikacji

Wyjście danych debugowych działa w częstotliwości 460800 baudów z 8 bitami danych, 1 bitem stop, bez sumy kontrolnej i transmisji zleceń od niskiego do wysokiego bajtów.dane z rejestru nawigacji satelitarnej, oraz dane z wyników nawigacji.

NT1	Zawartość wiadomości	Rodzaj	Uwaga:
Jeden, dwa.	Nagłówek ramki	węgiel	0x5A,0x54
3	Długość ramki	węgiel	0x1E
4	Identyfikator ramy	węgiel	0x04
5 ~ 8	Numer ramki	w	Akumulacja 200 Hz
9~11	X Wyjście z akcelerometru	char*3	Uwaga 1
12 ~ 14	Y Wyjście z akcelerometru	char*3
15~17	Z Wyjście z akcelerometru	char*3
18 ~ 20	X Wyjście z giroskopu	char*3	Uwaga 2
21 ~ 23	Wyjście z giroskopu	char*3
24 ~ 26	Z Wyjście z giroskopu	char*3
27	Rezerwa	węgiel
28 ~ 31	Rezerwa	w
32~33	Rezerwa	krótki	0x04
34	Suma kontrolna		Łącznie 4-33 bajty

Uwaga 1: Obliczenie wzrostu prędkości
Wynik wartości wzrostu prędkości 5 ms przez akcelerometr w czasie tk wynosi yk (jednostka: m/s). Obliczenie obejmuje operacje zaokrąglania i ograniczenia zakresu liczb całkowitych w celu utrzymania precyzji w zakresie [0,1e7].

Uwaga 2: Obliczenie wzrostu kąta
Wartość wzrostu kątowego 5 ms wyjścia giroskopu w czasie tk wynosi xk (jednostka: rad). Podobna metodologia obliczeniowa z operacjami zaokrąglania i ograniczeniami zakresu liczb całkowitych w zakresie [0,1e7].

Interfejsy elektryczne

Zewnętrzne interfejsy elektryczne obejmują interfejs zasilania, interfejs komunikacji RS422 i interfejs Ethernet 100Mbps.

Szpilka	Łączność	Nazwa sygnału	Charakterystyka sygnału
1,12	Zewnętrzne zasilanie	Pozytywne zasilanie PCS	24V
2,13	Ziemia mocy	Powierzchnia zasilania PCS	Ziemia mocy
3	Wyjście sygnału 200 Hz	IMU_TX1+	Pozytywny wynik danych wyjściowych IMU
14	Wyjście sygnału 200 Hz	IMU_TX1-	Wynik danych IMU ujemny
6	Sygnał synchronizacyjny	IMU_SYN+	Pozytywny sygnał synchronizacji IMU
17	Sygnał synchronizacyjny	/IMU_SYN-	Sygnał synchronizacji IMU ujemny

Wymiary i waga

Wysokiej dokładności TDL45IMU Laser Inertial Unit z wytrzymałą konstrukcją i niskim zużyciem energii dla bezzałogowych platform 0

Wymiary:185 mm * 136 mm * 110 mm (± 1 mm, z wyłączeniem złączy)
Poziom:≤ 3,2 kg
